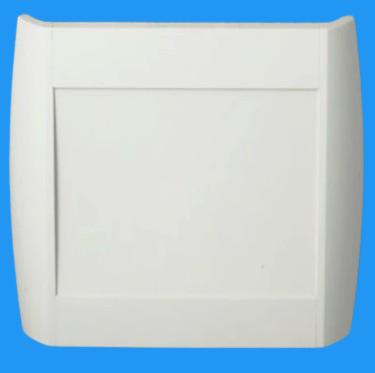

Die iGUARDiGUARDDesorientiertenschutzsystem der Firma Ilper Elektronik zur Überwachung von Bewohnern oder Patienten in Pflegeeinrichtungen. Das System erkennt Transponder im Bereich überwachten Türen oder Zugängen und löst bei Bedarf Alarmmeldungen oder Türsteuerungen aus. Aktiv Antenne Long Range ist ein zentrales Element des iGUARDiGUARDDesorientiertenschutzsystem der Firma Ilper Elektronik zur Überwachung von Bewohnern oder Patienten in Pflegeeinrichtungen. Das System erkennt Transponder im Bereich überwachten Türen oder Zugängen und löst bei Bedarf Alarmmeldungen oder Türsteuerungen aus. Desorientiertenschutzsystems und speziell für das zuverlässige Erkennen von Bewohner- und PflegetranspondernPflegetranspondernTransponder für Pflegekräfte oder berechtigtes Personal. Befindet sich ein Pflegetransponder im Erfassungsbereich der Antenne, kann eine ausgelöste Alarmmeldung unterdrückt oder zurückgesetzt werden, beispielsweise wenn ein Bewohner von einer Pflegekraft begleitet wird. über größere Distanzen entwickelt. Durch ihre erweiterte Reichweite von bis zu 9 Metern eignet sie sich besonders für die Überwachung größerer Räume, Flure oder offener Bereiche in Pflegeeinrichtungen.
Die Antenne verfügt über eine leistungsfähige Steuerelektronik sowie eine dreidimensionale Antennenstruktur, die eine zuverlässige Erfassung der TransponderTransponderAktiver Funksender im iGUARD-System, der von Bewohnern oder Pflegepersonal getragen wird. Der Transponder wird durch das Signal einer Aktiv-Antenne aktiviert und sendet anschließend seine eindeutige Kennung (ID) an die Antenne zurück, wodurch eine Identifikation der Person im überwachten Bereich möglich wird. in einem großen ÜberwachungsbereichÜberwachungsbereichDer Überwachungsbereich bezeichnet im iGUARD-System den räumlichen Bereich, in dem eine Aktivantenne Bewohner- oder Pflegetransponder erkennen kann. Befindet sich ein Transponder innerhalb dieses Bereichs, wird er aktiviert und sendet seine eindeutige Kennung an die Antenne. Die Größe des Überwachungsbereichs hängt vom Antennentyp, der eingestellten Reichweite und den baulichen Gegebenheiten ab. ermöglicht. Über integrierte Kontakteingänge können externe Geräte wie TürkontakteTürkontakteMagnetkontakt zur Erkennung des Türzustandes. Der Kontakt kann an eine iGUARD Aktiv-Antenne angeschlossen werden, um Alarmmeldungen nur dann auszulösen, wenn eine überwachte Tür geöffnet wird. oder Bewegungsmelder eingebunden werden, wodurch eine flexible Integration in bestehende Sicherheits- und Überwachungssysteme möglich ist.
Ein Konfigurationsschalter sowie ein Adressdrehschalter ermöglichen eine einfache Einrichtung und Anpassung innerhalb des Systems. Zusätzlich erlaubt ein Potentiometer die präzise Einstellung der Reichweite, sodass der ErfassungsbereichErfassungsbereichRäumlicher Bereich um eine iGUARD Aktiv-Antenne, in dem Transponder erkannt werden können. Die Reichweite beträgt je nach Antennentyp typischerweise etwa 2,5 bis 4 Meter und kann über ein Potentiometer angepasst werden. optimal an die baulichen Gegebenheiten angepasst werden kann.
Für den Betrieb wird die Antenne über den RS485-Bus an die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. (Art.-Nr. 921300) angeschlossen.
Technische Daten:
- Low Frequency (LF)Low Frequency (LF)Low Frequency (LF) bezeichnet den Niederfrequenzbereich von Funk- oder elektromagnetischen Signalen, typischerweise im Bereich von etwa 30 kHz bis 300 kHz. Im iGUARD-Kontext wird LF mit 125 kHz verwendet, um Transponder in der Nähe einer Antenne zu aktivieren. Die Antenne sendet das LF-Signal aus, das den Transponder weckt, damit dieser seine Kennung zurücksendet.-Modul zum Senden der Aktivierungssignale für die Transponder im niedrigfrequenten 125-kHz-Frequenzband.
- High Frequenzy (HF)High Frequenzy (HF)HF (High Frequency) bezeichnet im iGUARD-Kontext die Hochfrequenz-Funkübertragung, mit der der Transponder seine ID an die Aktiv-Antenne zurücksendet. Kurz erklärt: LF (Low Frequency): Antenne aktiviert den Transponder. HF (High Frequency): Transponder sendet seine Kennung zurück an die Antenne. Diese Kombination ermöglicht eine energieeffiziente und zuverlässige Erkennung der Transponder im überwachten Bereich.-Modul zum Empfang der Transponder-Kennungen im 868-MHz-Frequenzband.
- 1 × Dreidimensionale Low Frequency (LF)Low Frequency (LF)Low Frequency (LF) bezeichnet den Niederfrequenzbereich von Funk- oder elektromagnetischen Signalen, typischerweise im Bereich von etwa 30 kHz bis 300 kHz. Im iGUARD-Kontext wird LF mit 125 kHz verwendet, um Transponder in der Nähe einer Antenne zu aktivieren. Die Antenne sendet das LF-Signal aus, das den Transponder weckt, damit dieser seine Kennung zurücksendet.-Antenne für eine großflächige und zuverlässige Transpondererkennung
- 2 × Kontakteingänge für externe Abhängigkeiten (z. B. TürkontaktTürkontaktMagnetkontakt zur Erkennung des Türzustandes. Der Kontakt kann an eine iGUARD Aktiv-Antenne angeschlossen werden, um Alarmmeldungen nur dann auszulösen, wenn eine überwachte Tür geöffnet wird. oder Bewegungsmelder)
- 1 × Konfigurationsschalter für einfache Einstellungen
- 1 × Adressdrehschalter zur Adressierung im System
- 1 × Potentiometer zur Anpassung der Reichweite
- Reichweite: bis zu 9 m (abhängig von baulichen Gegebenheiten)
Anschlüsse:
- 1 × 4-poliger Anschluss für die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. (RS485-Bus)
-
1 × 4-poliger Anschluss für zwei Kontakteingänge (z. B. TürkontaktTürkontaktMagnetkontakt zur Erkennung des Türzustandes. Der Kontakt kann an eine iGUARD Aktiv-Antenne angeschlossen werden, um Alarmmeldungen nur dann auszulösen, wenn eine überwachte Tür geöffnet wird.)
Material und Abmessungen:
- Abmessungen: 330 × 48 × 200 mm (B × T × H)
- Farbe: Grauweiß, ähnlich RAL 9002
- Schutzart: Schutzklasse IP40Schutzklasse IP40Die Schutzart IP40 beschreibt den Schutzgrad eines Gehäuses gegen das Eindringen von Fremdkörpern und Wasser. Die erste Kennziffer 4 bedeutet Schutz gegen feste Fremdkörper mit einem Durchmesser größer als 1 mm (z. B. Drähte oder kleine Werkzeuge). Die zweite Kennziffer 0 bedeutet, dass kein Schutz gegen Wasser besteht, weshalb Geräte mit dieser Schutzart ausschließlich für den Einsatz in trockenen Innenräumen geeignet sind.
- Geeignet für Innenräume
