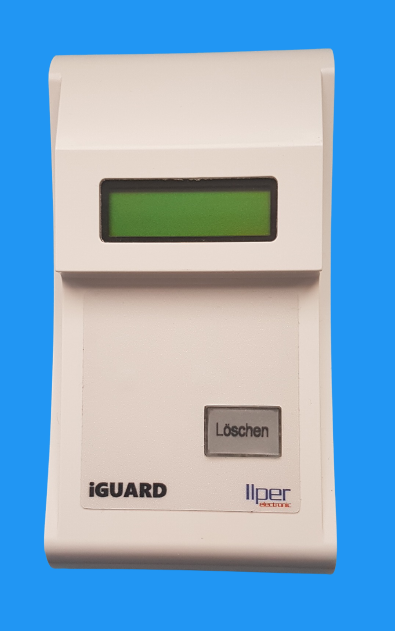

Die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. ist das zentrale Modul des iGUARDiGUARDDesorientiertenschutzsystem der Firma Ilper Elektronik zur Überwachung von Bewohnern oder Patienten in Pflegeeinrichtungen. Das System erkennt Transponder im Bereich überwachten Türen oder Zugängen und löst bei Bedarf Alarmmeldungen oder Türsteuerungen aus. Desorientiertenschutzsystems, konzipiert für die Erkennung und das Management von Bewohner- und Pflegetranspondern. Diese Einheit ermöglicht die gleichzeitige Erfassung mehrerer TransponderTransponderAktiver Funksender im iGUARD-System, der von Bewohnern oder Pflegepersonal getragen wird. Der Transponder wird durch das Signal einer Aktiv-Antenne aktiviert und sendet anschließend seine eindeutige Kennung (ID) an die Antenne zurück, wodurch eine Identifikation der Person im überwachten Bereich möglich wird. und bietet vielseitige Alarmierungsoptionen: lokal an der iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. und/oder über externe Einrichtungen wie RufanlagenRufanlagenRufanlage ist ein technisches Kommunikations- und Alarmsystem, das in Einrichtungen wie Pflegeheimen oder ähnlichen Bereichen eingesetzt wird, um Hilfeanforderungen zuverlässig zu übermitteln. Sie ermöglicht es Personen, über fest installierte oder mobile Bedienelemente einen Ruf oder Alarm auszulösen, der optisch und/oder akustisch signalisiert sowie an zuständiges Personal weitergeleitet wird. Ziel ist eine schnelle Reaktion im Bedarfsfall und die Gewährleistung von Sicherheit und Unterstützung. oder mobile PSA/Digital Enhanced Cordless Telecommunications (DECT)Digital Enhanced Cordless Telecommunications (DECT)Internationaler Funkstandard für drahtlose Telekommunikation, insbesondere für Schnurlostelefone innerhalb von Gebäuden. Im iGUARD- und iNET-Kontext können Alarmmeldungen über einen Alarmserver an DECT-Telefone des Pflegepersonals weitergeleitet werden, sodass Ereignisse wie Bewohneralarme oder Türmeldungen mobil empfangen werden können.-Systeme. Ein herausragendes Leistungsmerkmal ist die individuelle Antennen-IDAntennen-IDEindeutige Kennung einer iGUARD Aktiv-Antenne innerhalb eines Systems. Durch unterschiedliche Antennen-IDs können Transponder nur von bestimmten Antennen erkannt werden, wodurch Fehlmeldungen bei mehreren nahegelegenen Systemen vermieden werden.-Konfiguration zur Vermeidung von Überlappungen im ErfassungsbereichErfassungsbereichRäumlicher Bereich um eine iGUARD Aktiv-Antenne, in dem Transponder erkannt werden können. Die Reichweite beträgt je nach Antennentyp typischerweise etwa 2,5 bis 4 Meter und kann über ein Potentiometer angepasst werden., was die Genauigkeit der Transpondererkennung in Umgebungen mit mehreren nah beieinanderliegenden Türen erhöht.
An die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. können verschiedene externe Geräte, wie Bewegungsmelder oder Reedkontakte, über die Aktiv-Antennen angebunden und ausgewertet werden. Der potenzialfreie Überwachungsausgang ermöglicht eine präzise MeldungMeldungAutomatischer Ruf ohne manuelle Auslösung. und Überwachung bei Ereignissen oder Störungen. Für den Betrieb benötigt die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. mindestens eine aktive Antenne (Art.-Nr. 921400), wobei bis zu vier aktive Antennen über den RS485-Bus anschließbar sind. Je nach Antenne wird eine Reichweite von bis zu 9 Metern erreicht. Zur Montage auf eine Schalterdosen (60 mm – Im unteren Bereich oder Doppelschalterdose) oder auf Putz mittels AP-Rahmen 900380.
Technische Daten:
- 1 x Alarmanzeige mit eingebauter LCD-Anzeige
- 1 x Taster zum Löschen von Meldungen und Verriegelungen
- 1 x Summer für Störungsmeldungen
- 3 x Kontaktausgang (Alarmrelais AL1Alarmrelais AL1Potenzialfreier Relaiskontakt der iGUARD Auswerteeinheit zur Signalisierung eines Alarms. Das Relais arbeitet im Fail-Safe-Prinzip: Im Normalbetrieb ist es aktiv und fällt bei Alarm oder Stromausfall ab, sodass eine sichere Alarmmeldung gewährleistet ist., Türzuhaltungsrelais AL2Türzuhaltungsrelais AL2Relaisausgang der iGUARD Auswerteeinheit zur Steuerung einer Türzuhaltung. Solange sich ein Bewohnertransponder im Erfassungsbereich der Antenne befindet, bleibt das Relais aktiv und kann beispielsweise eine Tür verriegeln oder offen halten., AL3AL3Dritter Relaisausgang der iGUARD Auswerteeinheit, ausgeführt als Dauerkontakt. Der Kontakt kann konfigurationsabhängig ohne Funktion bleiben, bei Störungen wie Batteriewarnung (LoBat) oder Antennenfehler aktiv werden oder zeitverzögert zusammen mit AL2 aktiviert und wieder deaktiviert werden., potentialfreie Umschalter)
- 1 x Busausgang (OC) für bis zu 63 TransponderTransponderAktiver Funksender im iGUARD-System, der von Bewohnern oder Pflegepersonal getragen wird. Der Transponder wird durch das Signal einer Aktiv-Antenne aktiviert und sendet anschließend seine eindeutige Kennung (ID) an die Antenne zurück, wodurch eine Identifikation der Person im überwachten Bereich möglich wird.
- 1 x Überwachung der Transponderbatterien mit Batterie Störungsanzeige und Summer
- Stromaufnahme: 120 mA
Anschlüsse:
- 1 x 2-polige Stromversorgung 24VDC
- 3 x 3-polige Kontaktausgänge
- 1 x 8-poliger Busausgang als OC
- 1 x 4-poliger Antennenanschluss RS485-Bus
Bedienung:
- 1 x Löschtaster
Material und Abmessungen:
- Material: ABS
- Abmessungen: 80 x 150 mm (B x H)
- Farbe: Verkehrsweiß, ähnlich RAL 9016
