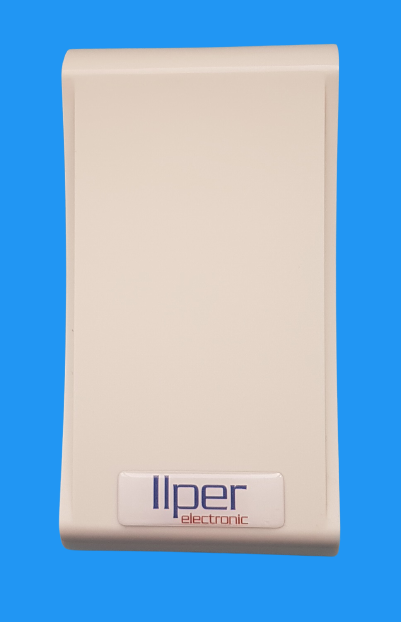

Die iGUARDiGUARDDesorientiertenschutzsystem der Firma Ilper Elektronik zur Überwachung von Bewohnern oder Patienten in Pflegeeinrichtungen. Das System erkennt Transponder im Bereich überwachten Türen oder Zugängen und löst bei Bedarf Alarmmeldungen oder Türsteuerungen aus. Aktiv Antenne ist ein zentrales Element des iGUARDiGUARDDesorientiertenschutzsystem der Firma Ilper Elektronik zur Überwachung von Bewohnern oder Patienten in Pflegeeinrichtungen. Das System erkennt Transponder im Bereich überwachten Türen oder Zugängen und löst bei Bedarf Alarmmeldungen oder Türsteuerungen aus. Desorientiertenschutzsystems und speziell für das Erkennen von Bewohner- und Pflegetranspondern entwickelt. Diese Antenne verfügt über eine fortschrittliche Steuerelektronik, die eine Reichweitenerfassung von bis zu 4 Metern ermöglicht, und gewährleistet so eine effektive Überwachung in Pflegeeinrichtungen.
Die Aktiv Antenne bietet Flexibilität bei der Anbindung an externe Geräte wie Türkontakte und Bewegungsmelder, was die Integration in bestehende Sicherheitssysteme erleichtert. Der Konfigurationsschalter und der Adressdrehschalter ermöglichen eine einfache Anpassung und Inbetriebnahme, während das Potentiometer für die ReichweiteneinstellungReichweiteneinstellungEinstellung der Empfangsreichweite einer iGUARD Aktiv-Antenne über ein Potentiometer. Dadurch kann der Erfassungsbereich an bauliche Gegebenheiten angepasst und Fehlalarme reduziert werden. eine präzise Kontrolle des Erfassungsbereichs bietet.
Für die Installation der Antenne sind verschiedene Optionen verfügbar: Sie kann auf eine Standard-Schalterdose (60 mm) montiert oder mittels des AP-Rahmens 900380 auf Putz angebracht werden. Die Antenne benötigt für ihren Betrieb eine Anbindung an die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. (Art.-Nr. 921300) über den RS485-Bus.
Technische Daten:
- Low Frequency (LF)Low Frequency (LF)Low Frequency (LF) bezeichnet den Niederfrequenzbereich von Funk- oder elektromagnetischen Signalen, typischerweise im Bereich von etwa 30 kHz bis 300 kHz. Im iGUARD-Kontext wird LF mit 125 kHz verwendet, um Transponder in der Nähe einer Antenne zu aktivieren. Die Antenne sendet das LF-Signal aus, das den Transponder weckt, damit dieser seine Kennung zurücksendet.-Modul zum Senden der Aktivierungssignale für die Transponder im niedrigfrequenten 125-kHz-Frequenzband.
- High Frequenzy (HF)High Frequenzy (HF)HF (High Frequency) bezeichnet im iGUARD-Kontext die Hochfrequenz-Funkübertragung, mit der der Transponder seine ID an die Aktiv-Antenne zurücksendet. Kurz erklärt: LF (Low Frequency): Antenne aktiviert den Transponder. HF (High Frequency): Transponder sendet seine Kennung zurück an die Antenne. Diese Kombination ermöglicht eine energieeffiziente und zuverlässige Erkennung der Transponder im überwachten Bereich.-Modul zum Empfang der Transponder-Kennungen im 868-MHz-Frequenzband.
- 1 × Dreidimensionale Low Frequency (LF)Low Frequency (LF)Low Frequency (LF) bezeichnet den Niederfrequenzbereich von Funk- oder elektromagnetischen Signalen, typischerweise im Bereich von etwa 30 kHz bis 300 kHz. Im iGUARD-Kontext wird LF mit 125 kHz verwendet, um Transponder in der Nähe einer Antenne zu aktivieren. Die Antenne sendet das LF-Signal aus, das den Transponder weckt, damit dieser seine Kennung zurücksendet.-Antenne für eine großflächige und zuverlässige Transpondererkennung
- 2 x Kontakteingänge für externe Abhängigkeiten (z.B. TürkontaktTürkontaktMagnetkontakt zur Erkennung des Türzustandes. Der Kontakt kann an eine iGUARD Aktiv-Antenne angeschlossen werden, um Alarmmeldungen nur dann auszulösen, wenn eine überwachte Tür geöffnet wird.)
- 1 x Konfigurationsschalter für einfache Einstellungen
- 1 x Adressdrehschalter zur Adressierung im System
- 1 x Potentiometer zur Anpassung der Reichweite
- Low Frequency (LF)Low Frequency (LF)Low Frequency (LF) bezeichnet den Niederfrequenzbereich von Funk- oder elektromagnetischen Signalen, typischerweise im Bereich von etwa 30 kHz bis 300 kHz. Im iGUARD-Kontext wird LF mit 125 kHz verwendet, um Transponder in der Nähe einer Antenne zu aktivieren. Die Antenne sendet das LF-Signal aus, das den Transponder weckt, damit dieser seine Kennung zurücksendet. 125kHz
- Stromaufnahme: 40 mA
Anschlüsse:
- 1 x 4-poliger Anschluss für die iGUARD AuswerteeinheitiGUARD AuswerteeinheitZentrale Steuer- und Auswerteeinheit des iGUARD-Desorientiertenschutzsystems. Sie empfängt die Signale der Aktiv-Antennen, verarbeitet die Transponderkennungen und löst abhängig von der Konfiguration Aktionen wie Alarmmeldungen, Türzuhaltungen oder die Weiterleitung von Ereignissen an externe Systeme aus. (RS485-Bus)
- 1 x 4-poliger Anschluss für zwei Kontakteingänge (TürkontaktTürkontaktMagnetkontakt zur Erkennung des Türzustandes. Der Kontakt kann an eine iGUARD Aktiv-Antenne angeschlossen werden, um Alarmmeldungen nur dann auszulösen, wenn eine überwachte Tür geöffnet wird.)
Material und Abmessungen:
- Material: ABS
- Abmessungen: 80 x 150 mm (B x H)
- Farbe: Verkehrsweiß, ähnlich RAL 9016
