Für den Anschluss von 2 Bettenlinien und einer WC-Ruflinie über Zimmer-2-Draht-Bus. Die Anbindung an den Schnittstellenverteiler erfolgt über ein 2-oder 4-adriges Leitungspaar (ASK-Bus). Zur Montage auf eine Schalterdose (60 mm) oder auf Putz mittels AP-Rahmen 900379. Das Netzwerk und die Ruflinien sind nach geltender VDE 0834 überwacht.
Absetzbare Meldungen: Notruf / / WC-Ruf / Anwesenheitsmeldung / Bettenruf 1 und 2 / Steckerabwurfmeldung. Sonderrufe: Diagnostikruf / Serviceruf. Geräte- und Netzwerkstörungen
Enthält:

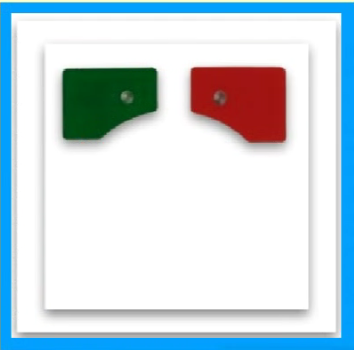

- 1 x Anwesenheitstaste, grün mit Symbol
- 1 x Ruftaste, rot mit Symbol, LED-Beruhigungsanzeige und Findelichtfunktion
- Auswerte- und Anschlusselektronik
- Inkl. Abdeckplatte mit Rastbefestigung
Anschlüsse:
- 2-pol. Netzwerk,
- 2-pol. Stromversorgung 24VDC
- 2-pol. Zimmer-Bus
- 4-pol. Zimmersignalleuchte
Technische Daten:
- Betriebsspannung 24 V DC
- Abmessungen: (B x H) 80 x 80 mm
- Farbe: verkehrsweiß, ähnlich RAL9016
Es können bis zu 8 Zimmerelektroniken im Bus zusammengeschaltet werden.
Notiz
Hier kann ein 911202 Ruf-Anwesenheitstaster 2DrZiBu Call-Line 2.0 parallel angeschlossen werden
🧾 Verkabelung-Bewohnerzimmer-mit-911262-1.pdf 🧾 Verkabelung-Bewohnerzimmer-mit-911262-2 1.pdf 🧾 Verkabelung-Bewohnerzimmer-mit-911262-3.pdf
